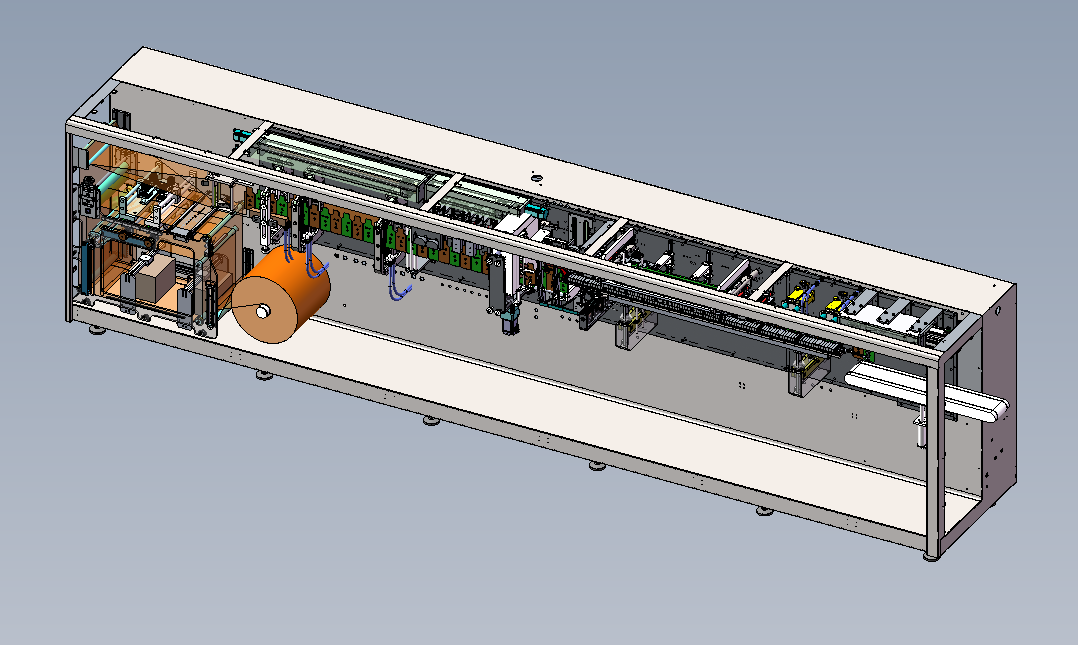

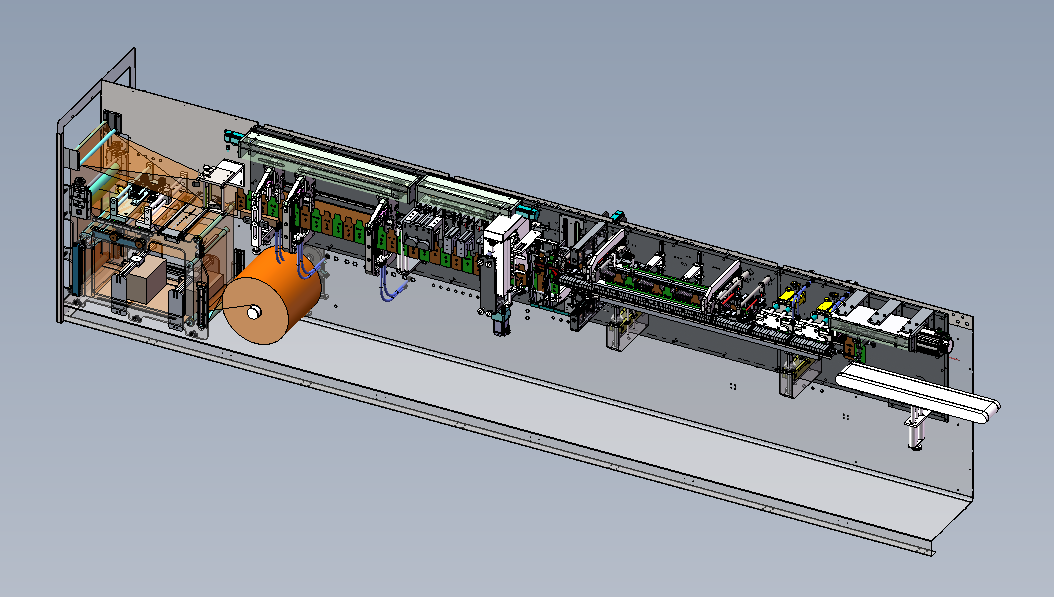

BHD-240DS der Leistungsanalyse
1. Wenn die Beutelbreite der ursprünglichen horizontalen Maschine geändert wurde, mussten viele Stellen manuell angepasst werden, was sehr unpraktisch, ineffizient und ungenau war. Der Markt benötigt eine Maschine, die sich automatisch anpassen kann. Solange einige Parameter eingegeben werden, passt sich die Maschine automatisch an. Wir haben diese Maschine basierend auf der Marktnachfrage entworfen.
90% der Anpassungsarbeiten der horizontalen Maschine, um die Beutelbreite zu ändern, konzentrieren sich in den Richtungen der linken und rechten Beutelbreite. Daher konzentrieren wir uns auf die Lösung dieses Widerspruchs. Nachdem der Kunde in die Beutelbreite eingetreten ist, passt die Ausrüstung automatisch die Breite an.

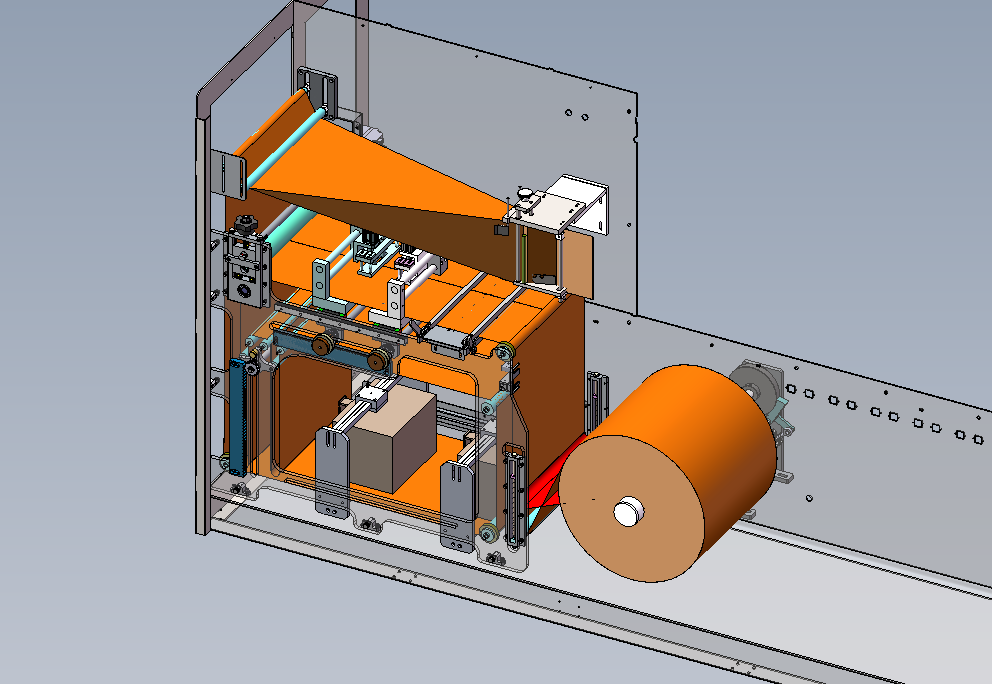

2. SERVO -Filmveröffentlichung
Es gibt zwei Arten von Filmplatzmechanismen für horizontale Maschinen. Eine ist eine Struktur zum Herstellen von flachen Beuteln, die sich im Rahmen befinden, und das andere ist eine Struktur zum Herstellen großer Beutel und vom Rahmen getrennt. Kleine selbsttragende Taschen sind jetzt sehr beliebt. Wir müssen die selbsttragende Beutelfunktion im Rahmen erkennen. In einem solchen kleinen Raum müssen wir auch Funktionen wie Druck, Filmspleißen, Bodenstanzen und Filmaufbewahrung erkennen. Das untere Stanzen erfordert relativ hohe Präzision. Daher verwenden wir Servomotoren, um den Film zu ziehen, um den Stop genau zu machen und die Stanzgenauigkeit zu verbessern.
3. Aufstellung von Block -Servo -Einstellungsposition

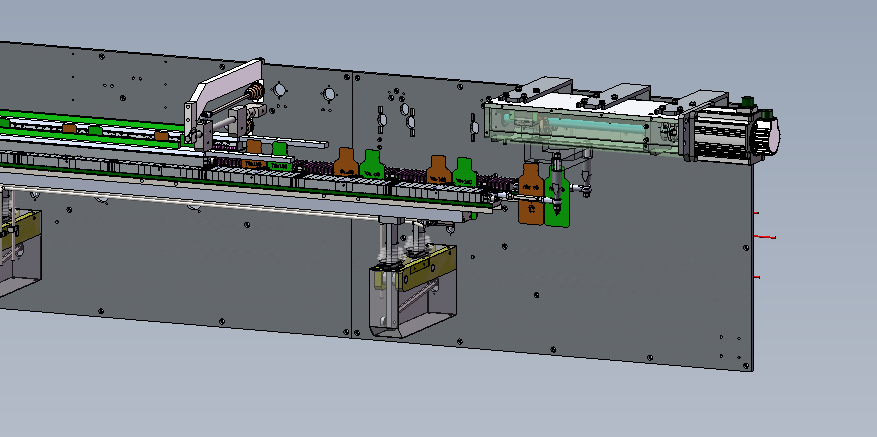

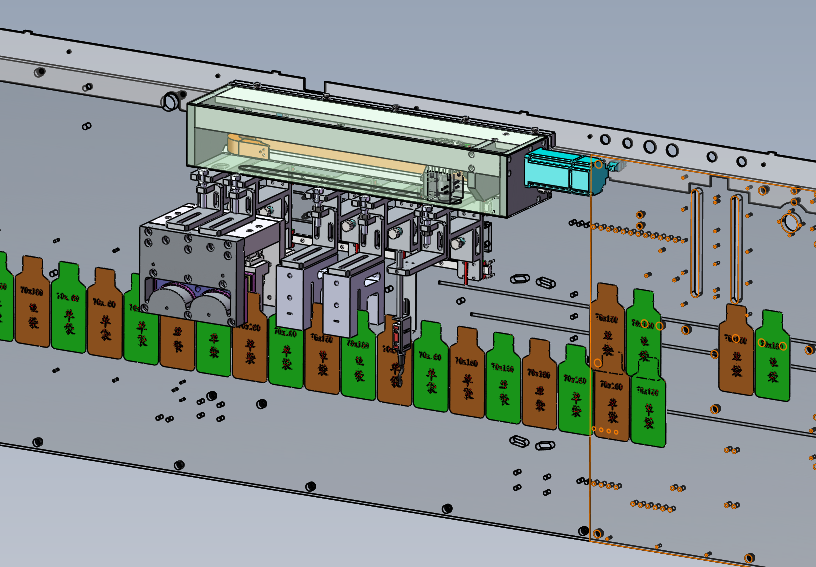

Die Konstruktionsgrundlage der gesamten Doppel-Outlet-Beutelmaschine ist die Scherstation, da an dieser Position der vordere Beutel angeschlossen ist und der Rückbeutel geschnitten ist. Die Mittelposition der beiden Beutel an der Scherstation wird sich nie ändern, unabhängig von der Größe der Tasche. Anschließend können wir diese Position als Referenz verwenden, um die Versiegelungsblockposition jeder Beutelbreite im Voraus zu berechnen und in der SPS zu speichern. Beim Wechseln der Taschentypen müssen Sie nur den Beutelart eingeben, um die Daten aufzurufen, und der Dichtungsblock wechselt automatisch in die entworfene Position.
4. Automatisch nach Farbmarken suchen (ändern Sie die Beutelbreite später, um automatisch nach Farbspuren zu suchen).

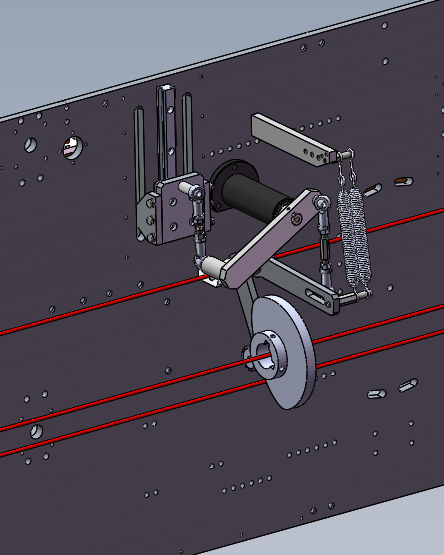

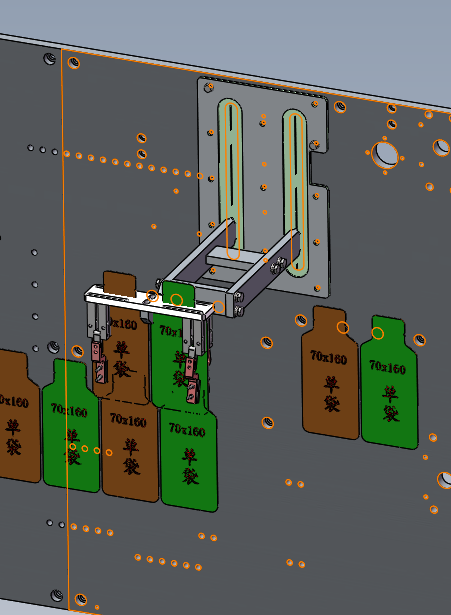

5. Taschenhebemechanismus (stabiler für die Herstellung von Sonderbeuteln)
6. SERVO -Beutel -Fördergerät (stabilerer Betrieb)

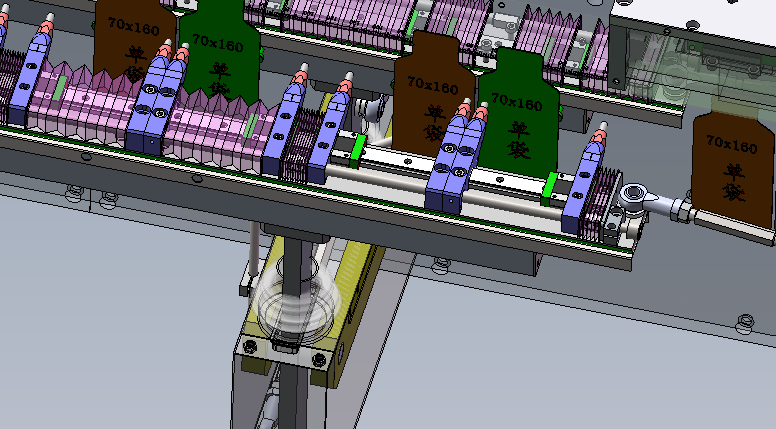

7. Mechanismus für Klaueneinstellungen (einfach zu einstellen, wenn Sie die Beutelbreite einstellen, beim Wechseln von Beuteln, eine Einstellung zum Wechseln der Beutelbreite)
8.servo spindel
Lassen Sie die Ausrüstung stabiler laufen.
Postzeit: SEP-20-2024
